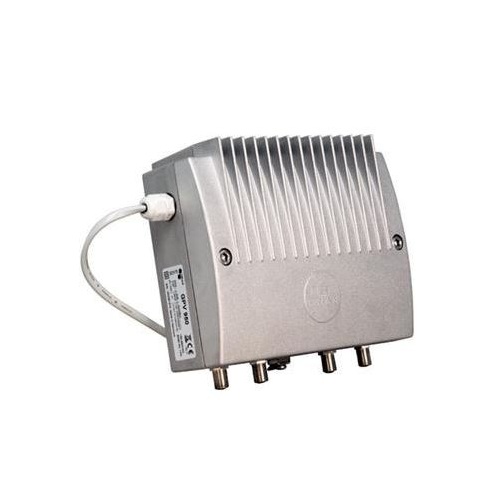

Zesilovač Triax GPV 950 85-1006MHz 65MHz 41 dB

• Triax GPV 950 je navržen jako výkonný a kaskádový zesilovač s aktivním zpátečním kanálem
• Série GPV 950 je určena do moderních distribučních systémů kabelové televize
• Všechny potřebné funkční jednotky, jako jsou dopředné zesilovače, diplexové filtry, zesilovače zpětné dráhy a příslušné nastavovací prvky jsou plně integrovány na desce plošných spojů
• Ve standardním případě proto nepotřebujete žádné další příslušenství
• Frekvenční rozsah je 40/85-1006 MHz, aktivní zpětný kanál 5-65 MHz, zpětný kanál je zapnut/vypnut/aktivní/pasivní

Technické specifikace

• Vlastnosti výstupní úroveň CSO (42 kanálů, 852 MHz) 114/116 dBuV
• Výstupní úroveň CTB (42 kanálů, 862 MHz) 113/115 dBuV
• Reverzní výstupní úroveň 120 dBµV

Frekvenční rozsah

• Frekvenční rozsah 85 ... 1006 MHz
• Frekvenční rozsah - reverzní 5...65 MHz
• Frekvenční charakteristika ± 1,0 dB
• Frekvenční rozsah - vpřed 87 ... 1006 MHz

Zisk

• vpřed - Interstage 41/33 dB
• Zisk - návratová cesta 32/26 / -2 dB
• Hluková hodnota vpřed (VHF I „vypnuto“) 6,0 dB
• Slope - Mellemtrin DS 0/3/7/10, US 0/3/6/9 dB útlum
• Vyrovnání / zeslabení vedení na vstupu - vpřed 41 dB
• Vyrovnání 0 ... 15 dB, 1 dB kroků pomocí otočných přepínačů Návratová ztráta
• Návratová ztráta - vstup (-1,5 dB / oktáva)> 18 dB
• Návratová ztráta - výstup (-1,5 dB / oktáva)> 18 dB

Všeobecné údaje

• AC Provozní napětí 190 ... 264 VAC
• Spotřeba energie (typ.) 15 W
• Provozní rozsah teplot -25...+55°C
• Normy / předpisy EN 50083-2, EN 60065, EN 60728-11, EN 60728-3 Třída II
• Výstupní připojení 1
• Vstup měřící zásuvky -20 dB
• Výstup měřící zásuvky -20 dB
• Připojení typu F samice

Mechanické

• Třída ochrany údajů IP 65 IP
• Hmotnost (kg) 1,4 kg
• Bredde (mm) 180 mm
• Výška (mm) 145 mm
• Hloubka (mm) 70 mm
• Rozměry kartonu (V x Š x Š) 240 x 167 x 78 mm
• Množství v balení 1
• Objem 0,003 m3
• Čistá hmotnost 1600 kg
• Hmotnost balení AX 0,150 kg
• Hmotnost 1,750 kg
• Hrubá výška 0,240 m
• Hrubá šířka 0,170 m
• Hrubá hloubka 0,080 m
• Hmotnost netto 1,3 kg
