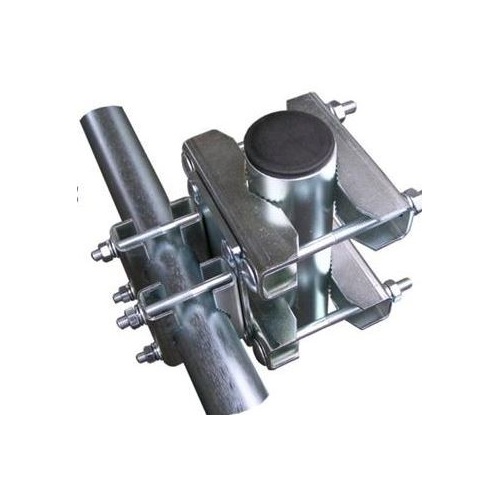

Univerzální třmen STR4

Třmen STR4 je určen pro běžné aplikace kde se vyžaduje spolehlivé uchycení trubky (ramene) na stožár nebo trubku ve vertikálním nebo horizontálním směru. Tento třmen je konstrukčně podobný se třmenem STR5, dodává se však s kratšími šrouby pro uchycení na stožár (M10x140 se závitem 80mm).

uchycení na stožár od 27 do 70mm

uchycení trubky od 27 do 52mm

velikost otvorů v plechu 8x (8,5x8,5) mm

hmotnost 2,40kg

povrchová úprava galvanický zinek

STR4 - sestava:

plech 81 x 140mm x 5mm 1ks
žralok Z5 2ks
žralok Z5M3 2ks
žralok Z3 4ks
šroub M8x90 DIN603 závit 52mm 4ks
šroub M10x140 DIN603 závit 80mm 4ks
šroub M8x20 DIN603 4ks
+ Příslušné podložky a matice

uchycení na stožár s větším průměrem (až do 90mm) je možné dosáhnout záměnou šroubů M10x140 za M10x180, které mají závit 95mm
