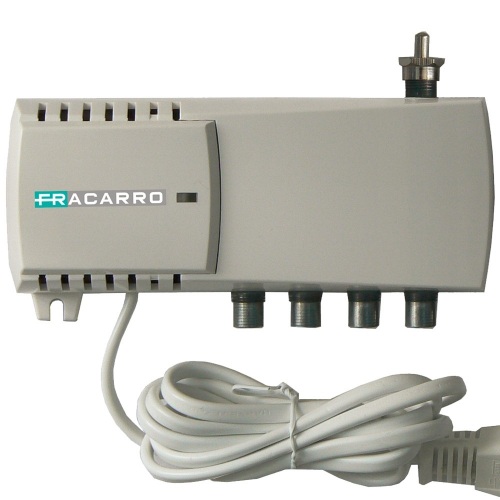

Stereo PLL modulátor FRACARRO MOD90S (230V)

Vlastnosti
Multištandardný double sideband audio / video stereo A2 modulátor s Crystal PLL syntezátorem pro nastavení výstupní frekvence.
VHF a UHF frekvenční pásmo a vysoká flexibilita díky multi-standardní
selekci umožňuje jeho použití v různých instalacích.

Technická specifikace

Video vstup
Frekvenční rozsah
20-6 Hz MHz

Vstupní úroveň / impedance
0,9-1,1 / 75 Vpp / Ohm

Audio vstup
frekvenční rozsah
20 - 15,000 Hz

Vstupní úroveň / impedance
775 (typ.) / 10 mV pp / KOhm

Frekvenční odchylka
± 50 kHz

Nastavení úrovně
± 6 dB (programovatelné)

RF výstup
Modulována výstupní úroveň
90 dBuV (typická)

Nastavení výstupní úrovně
20 dB

Dostupné standardy
B / G, D / K, H, I, SECAM L, M / N, (programovatelné)

Rozsah výstupní frekvence
47-68, 170-300, 470-862 MHz (programovatelné)

Frekvence subnosných
Zvuk 1 MHz 4.5, 5.5, 6.0, 6.5 (programovatelné)
Zvuk 2 MHz 5,742

Doladění video nosné
± 2,25 MHz v krocích 0,25 (programovatelné)

Zvuk 1 sub-nosná frekvence
12/16 dB

Zvuk 2 sub-nosná frekvence
21 ± 3 dB

Hloubka aplitúdy modulace
81% (typicky)

Poměr signálu k šumu
> 55 dB

Spotřeba elektrické energie
2,5 W

Síť
230 VAC / 50 Hz

Provozní teplota
-10 Až +40 ° C
