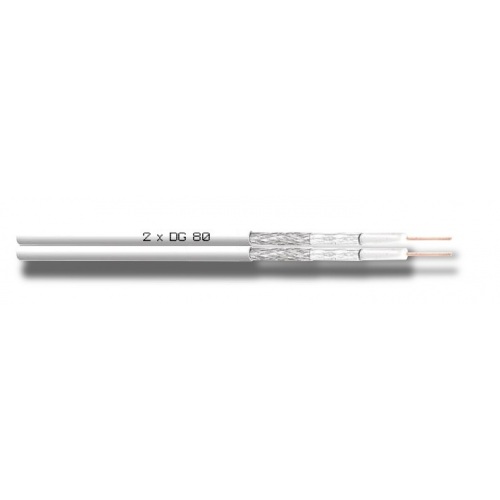

Multi Koaxiální kabel CAVEL 2xDG80, PVC, 5mm, bílý, Class A, 150m balení

Konstrukční vlastnosti:

• Vnitřní vodič: prům. 0,80mm; materiál Cu
• Dielektrikum: prům. 3,50mm; materiál PEG
• Stínění: Povrch laminátové fólie materiál APA; Opletení materiál CuSn
• Hustota opletení: 65%, prům. 4,00mm
• Vnější plášť: prům. 5,00mm; materiál PVC

Fyzikální údaje:

• Obsah mědi: 11,1kg/km
• Váha kabelu: 25,7kg/km
• Min. rádius ohybu: samostatný opakované ohyby 25/50mm
• Max. pevnostv tahu: 90N

Elektrické údaje:

• Impedance: 75±3 Ohm @ 200 MHz
• Kapacita: 52±2 pF/m
• Velocity ratio: 85%
• Útlum (při 20°C):

při 5 MHz 2,1 dB/100m
při 10MHz 3,0 dB/100m
při 30MHz 4,4 dB/100m
při 50MHz 5,7 dB/100m
při 200MHz 11,0 dB/100m
při 300MHz 13,5 dB/100m
při 470MHz 16,8 dB/100m
při 862MHz 23,0 dB/100m
při 1000MHz 24,9 dB/100m
při 1750MHz 33,5 dB/100m
při 2150MHz 37,4 dB/100m
při 2400 MHz 39,6 dB/100m
při 3000 MHz 44,8 dB/100m

• Strukturální Zpětný Útlum (SRL):

pro 5 - 470 MHz dB > 30
pro 470 - 1000MHz dB > 28
pro 1000 -2000 MHz dB > 26
pro 2000 - 3000 MHz dB > 22

• Stínění (SA) třída A:

pro 5 - 30 MHz (Tl) m?/m <9
pro 30-1000MHz dB >90
pro 1000 -2000 MHz dB >75
pro 2000 -3000 MHz dB >65

• DC rezistance: vnitřní / vnější: 35,0/18,6 Ohm/km
• Odpor: 53,6 Ohmů/km
• Izolační napětí pláště: 2,5kV
• Max. proud: 4A
• Specifikace dle normy EN50117 2-4

Cívka 150m
Vhodné pro CABLEBOX typ DS250
