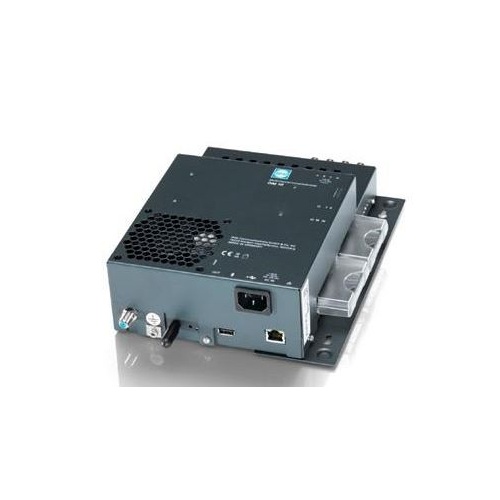

Mikro hlavní stanice WISI OM11 0648 6xDVB-T/T2/C - 8xDVB-T/C, 4xCI

WISI OM 11 0648 (Transmodulator 6x DVB-T/T2/C - 8x QAM/COFDM + 4 CI)

• Ultra kompaktní mikro stanička pro příjem 6 x DVB-T/T2 transpondérů do 8 x DVB-T nebo DVB-C výstupů
• Možnost dekódování programů pomocí 4 CAM modulů
• Programy ze vstupů jsou plně remuxovatelné ještě před CAM modulem, tak lze využít plnou kapacitu 8 programů. přes profesionální modul a tak ušetřit náklady na počet CAM modulů

Technické parametry

Vstup

• (Vstup 1 -> Tuner 1...2 / Vstup 2 -> Tuner 1...6 / Vstup 3 -> Tuner 3 .... 6) Impedance 75 Ohm
• Vstupní frekvenční rozsah 42 ... 1002 MHz
• Kroky vstupní frekvence 250 kHz
• Rozsah vstupní úrovně 55 ... 95 dBµV
• Šířka pásma 6, 7, 8 MHz
• Modulace DVB-T / T2 COFDM / OFDM (EN 300 744)
• Symbolová rychlost DVB-T/T2 podle modulačního standardu
• Modulace DVB-C 16-, 64-, 256 QAM (EN 300 429)
• Symbolová rychlost DVB-C 1 ... 7,2 Mbaud
• FEC DVB-T RS 204, 1885,8 / konverze
• FEC DVB-T2 LDPC/BCH
• FEC DVB-C RS 204-16

Zpracování CI

• Počet slotů PCMCIA 4

Zpracování TS

• Plnění TS Ano
• Ovládání tabulky SI Ano
• Zpracování NIT Ano
• Přemapování PID Ano

Zpracování COFDM

• Konstelace QPSK, 16-, 64-QAM
• FEC 1/2,2/3,3/4,5/6,7/8
• Ochranný interval 1/4, 1/8, 1/16, 1/32
• Režim FFT 2k, 8k
• MER> 40 dB

Výstup

• Impedance 75 ohmů
• Výstupní frekvenční rozsah 110 ... 862 MHz
• Kroky výstupní frekvence 250 kHz
• Výstupní úroveň 85 ... 100 dBµV
• Kanály pro port 2x4 ks.
• Přiřazení kanálů vedle
• Návratová ztráta ≥ 14 dB (45 MHz), 1,5 dB / oktáva, ale > 10 dB
• Nastavení výstupní úrovně 0 ... 15 dB (krok 1 dB)

Konektory

• Vstup RF 4x F
• RF výstup 1x F
• Napájecí DC konektor

Všeobecná data

• Napájecí napětí 110 ... 240 V (50/60 Hz)
• Rozměry (šířka x výška x hloubka) 250 x 160 x 25 mm
• Spotřeba energie <40 W
• Provozní rozsah teplot 5...45°C
