LAN kabel venkovní CAVEL 541, Cat5e, PE, F/UTP (FTP), černý, 300m balení

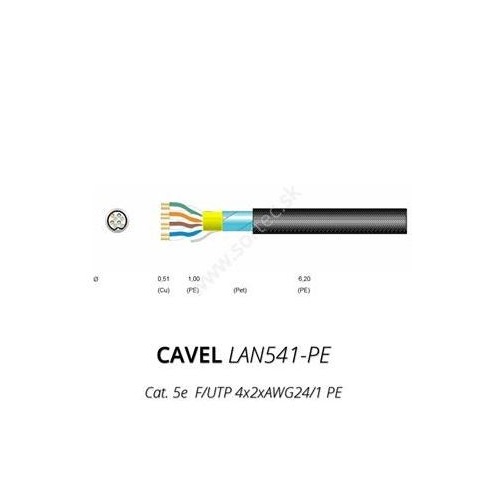

Konstrukční data

• Vnitřní vodič: prům.: 0,51mm; materiál: Cu
• Izolace: prům.: 1,00mm; materiál: PE
• Vnitřní plášť: prům.: 5,10mm; materiál: PVC
• Laminátová fólie z filmové folie: AP
• Vnější plášť: prům.: 6,00mm; materiál: PE

Fyzikální údaje

• Obsah mědi: 15,70kg/km
• Váha kabelu: 35,40kg/km
• Min. rádius ohybu: samostatný/opakované ohyby 50/25mm

Elektrické údaje

• Impedance: 100±15 Ohm @ 1-100 MHz
• Kapacita krouceného páru: 48 pF/m
• Poměr rychlosti: 67%
• Útlum (při 20°C):

při 1 MHz 1,9 dB/100m
při 10MHz 6,0 dB/100m
při 20MHz 8,5 dB/100m
při 31,2MHz 10,7 dB/100m
při 62,5MHz 15,7 dB/100m
při 100MHz 19,8 dB/100m
při 155,5MHz 24,2 dB/100m
při 200MHz 27,5 dB/100m
při 250MHz 29,2 dB/100m
při 300MHz 32,0 dB/100m

• Next End Cross Talk:

při 1 MHz 71,0 dB
při 10 MHz 56,0 dB
při 20 MHz 51,0 dB
při 31,2 MHz 49,0 dB
při 62,5 MHz 44,0 dB
při 100 MHz 41,0 dB
při 155,5 MHz 38,0 dB
při 200 MHz 36,0 dB
při 250 MHz 35,0 dB
při 300 MHz 34,0 dB

• Přenosová impedance:

1 MHz < 25 mOhm/m
10 MHz < 8 mOhm/m
30 MHz < 10 mOhm/m

• DC rezistance: 95 Ohm/km
• Odpor: 190 Ohmů/km
• Izolační napětí pláště: 1kV
• Specifikace podle norem:

EIA-TIA 568B.2
ISO/IEC 11801
EN50173
IEC 61156-5
EN50288-2-1
