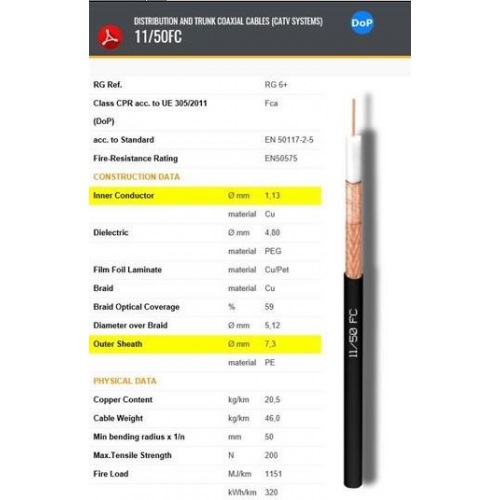

Koaxiální kabel vnější zemní CAVEL 11/50FC, PE, 7,3mm, prodej na metry

Konstrukční vlastnosti

• Vnitřní vodič: prům. 1,13mm, materiál Cu
• Dielektrikum: prům. 4,8mm, materiál PEG
• Stínění: 1. Povrch laminátové fólie materiál Cu/Pet; 2. Opletení materiál Cu
• Hustota opletení: 60%, prům. 5,38mm
• Ochrana proti vlhkosti: materiál PJ
• Vnější plášť: prům. 7,3mm; materiál PE

Fyzikální údaje

• Obsah mědi 22,9kg/km
• Váha kabelu 46kg/km
• Min. rádius ohybu: samostatný / opakované ohyby 50mm
• Max. pevnost v tahu 200N

Elektrická data

• Impedance 75±3 Ohm
• Kapacita 52±2 pF/m
• Velocity ratio 85%
• Útlum (při 20° C):

při 5 MHz: 1,5 dB/100m
při 10MHz: 2,1 dB/100m
při 30MHz: 2,9 dB/100m
při 50MHz: 3,8 dB/100m
při 200MHz: 7,9 dB/100m
při 300MHz: 9,7 dB/100m
při 470MHz: 12 dB/100m
při 862MHz: 16,8 dB/100m
při 1000MHz: 17,9 dB/100m
při 1750MHz: 24,8 dB/100m
při 2150MHz: 27,3 dB/100m
při 2400 MHz: 29,1 dB/100m
při 3000 MHz: 33,0 dB/100m

• Strukturální Zpětný Útlum (SRL):

pro 5 - 470 MHz dB > 30
pro 470 - 1000MHz dB > 28
pro 1000 -2000 MHz dB > 26
pro 2000 - 3000 MHz dB > 22

• Stínění (SA) třída A:

pro 5 - 30 MHz (Tl) m?/m < 5
pro 30-1000MHz dB > 85
pro 1000 -2000 MHz dB > 85
pro 2000 -3000 MHz dB > 70

• DC rezistance: vnitřní / vnější 18/13,5 Ohm/km
• Odpor 31,5 Ohm/km
• Izolační napětí pláště: 8kV
• Max. proud: 8A
• Specifikace dle normy EN50117 2-5

Standard balení

• Druh balení: buben
• Délka jednotlivého balení: 500m
• Označení balení: mod. PD500
