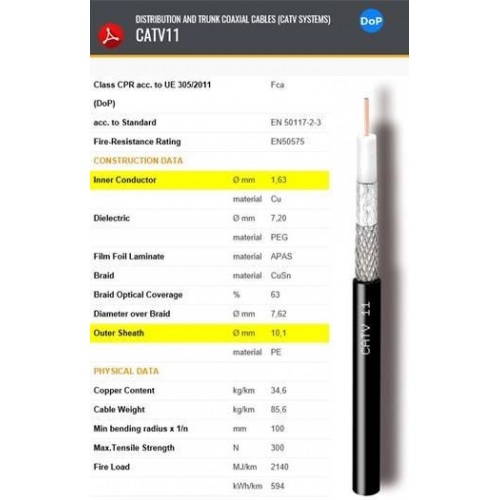

Koaxiální kabel vnější zemní CAVEL CATV11, PE, 10,1mm, prodej na metry

Konstrukční vlastnosti

• Vnitřní vodič: prům. 1,63mm; materiál Cu
• Dielektrikum:prům. 7,20mm; materiál PEG
• Stínění:1. Povrch laminátové fólie materiál APAS; 2. Opletení materiál CuSn
• Ochrana proti vlhkosti: materiál PJ
• Hustota opletení: 63%, prům. 7,85mm
• Vnější plášť: prům. 10,10mm; materiál PE

Fyzikální údaje

• Obsah mědi: 34,90kg/km
• Váha kabelu: 83,50kg/km
• Min. rádius ohybu: samostatný/opakované ohyby 100mm
• Max. pevnostv tahu: 300N

Elektrická data

• Impedance: 75±2 Ohm
• Kapacita: 52±2 pF/m
• Velocity ratio: 85%
• Útlum (při 20°C):

při 5 MHz 1,1 dB/100m
při 10MHz 1,5 dB/100m
při 30MHz 2,2 dB/100m
při 50MHz 2,8 dB/100m
při 200MHz 5,6 dB/100m
při 300MHz 6,9 dB/100m
při 470MHz 8,8 dB/100m
při 862MHz 11,9 dB/100m
při 1000MHz 12,8 dB/100m
při 1750MHz 17,9 dB/100m
při 2150MHz 19,8 dB/100m
při 2400 MHz 21,0 dB/100m
při 3000 MHz 24,0 dB/100m

• Strukturální Zpětný Útlum (SRL):

pro 5 - 470 MHz dB > 30
pro 470 - 1000MHz dB > 28
pro 1000 -2000 MHz dB > 23
pro 2000 - 3000 MHz dB > 20

• Stínění (SA) třída A:

pro 5 - 30 MHz (Tl) m?/m <5
pro 30-1000MHz dB >85
pro 1000 -2000 MHz dB >100
pro 2000 -3000 MHz dB >90

• DC rezistance: vnitřní / vnější: 8,5/10 Ohm/km
• Odpor 18,5 Ohm/km
• Izolační napětí pláště 8kV
• Max. proud 16A
• Specifikace dle normy EN50117 2-3

Standard balení

• Druh balení: buben
• Délka jednotlivého balení: 500m
• Označení balení: PD500
