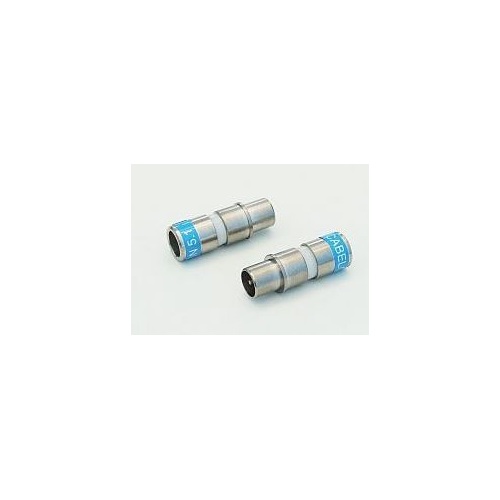

IEC konektor kompresní Cabelcon IECM-56-CX3 5.1 samec

Tlakový IEC konektor - samec pro dielektrikum 5,1 mm

vlastnosti:

aplikace
Tlakové konektory Corning Cabelcon IECM-56-CX3 byly vyvinuty pro digitální multimediální aplikace a splňují normy SCTEE a IEC.

Konektory CX3-IEC mají velmi nízkou přenosnou impedanci - nižší než 0.2 mOhm / konektor v rozsahu pásma zpětného kanálu (5 - 30 MHz). Je to velmi důležitý faktor pro efektivitu izolace v aplikacích se zpětným kanálem.

design
Konstrukce konektoru z jednoho kusu s volně otáčející se maticí pro šestihranný klíč č. 11 (7/16 ") umožňuje snadnou a spolehlivou instalaci.

Typové označení a rozměry oříznutí jsou vyznačeny na těle konektoru pro jasnou identifikaci a měření přímo na místě. Použité mohou být všechny standardní kompresní nástroje. Rozměry pro oříznutí jsou standardní pro přípravu pro kompresní montáž 6.5 mm / 6.5 mm (1/4 "/ 1/4").

Není třeba dodatečné těsnění. O-kroužek v přední části zajišťuje vodotěsné spojení podle normy IPX8 *.

Typy kompresních IEC konektorů RG59 / 6 (na objednávku)

IECM-56-CX3 4.9 obj.č. 99909484
IECF 56-CX3 4.9 obj.č. 99909494
IECM-56-CX3 5.1 obj.č. 99909486 (běžně skladem)
IECF-56-CX3 5.1 obj.č. 99909496 (běžně skladem)

Technické parametry
Charakteristická impedance:
75 Ohm

Frekvenční rozsah:
až do 3 GHz

Přenosná impedance:
méně než 0.2 mOhm / konektor (5-30 MHz)

Efektivita stínění:
lepší než v specifikaci kabelů

Odolnost vůči tahu:
lepší než v specifikaci kabelů

Pracovní teplota:
-40 ° až do + 85 ° C

Odolnost vůči vodě:
Prošlo testem IPX8: * ponořeny do vody v hloubce 30 m na 8 hodin

Povrchová úprava:
Nitin-6 ™ (NiSn)
