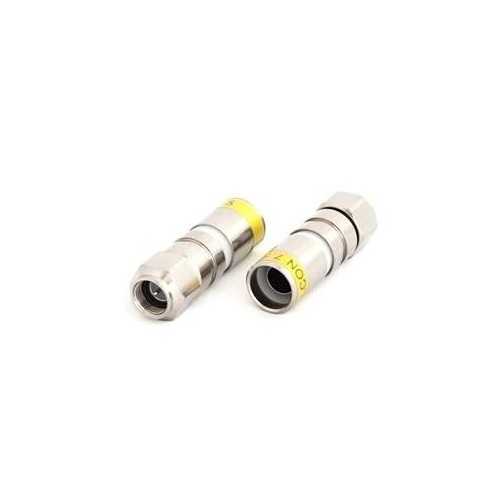

F-konektor kompresní Cabelcon FM-RG11-CX3 7.5

tlakový kon. RG11 pro dielektr. 7,5 mm

obj. č. Cabelcon: 99909510

vlastnosti:


aplikace
Tlakové konektory Corning Cabelcon CX3-RG11 byly vyvinuty pro digitální multimediální aplikace a plně splňují normy EN 50083, class A.

Konektory CX3-RG11 mají velmi nízkou přenosnou impedanci - nižší než 0.2 mOhm / konektor v rozsahu pásma zpětného kanálu (5 - 30 MHz). Je to velmi důležitý faktor pro efektivitu izolace v aplikacích se zpětným kanálem.

design
Konektory CX3-RG11 mají pohyblivý středový trn, zapuštěný v těle konektoru. Trn se automaticky vysune během zatlačování kabelu pomocí tlakových kleští CX3.
Konstrukce konektoru z jednoho kusu s volně otáčející se maticí pro šestihranný klíč č. 14 mm (9/16 ") umožňuje snadnou a spolehlivou instalaci.

Typové označení a rozměry oříznutí jsou vyznačeny na těle konektoru pro jasnou identifikaci a měření přímo na místě. Použité mohou být všechny standardní kompresní nástroje. Rozměry pro oříznutí jsou standardní pro přípravu pro kompresní montáž 6.5 mm / 6.5 mm (1/4 "/ 1/4").

Není třeba dodatečné těsnění. O-kroužek v přední části zajišťuje vodotěsné spojení podle normy IPX8 *.



Technické parametry:

Charakteristická impedance:
75 Ohm

Frekvenční rozsah:
až do 3 GHz

Přenosná impedance:
méně než 0.2 mOhm / konektor (5-30 MHz)

Efektivita stínění:
lepší než v specifikaci kabelů

Odolnost vůči tahu:
lepší než v specifikaci kabelů

Pracovní teplota:
-40 ° až do + 85 ° C

Odolnost vůči vodě:
Prošlo testem IPX8: * ponořeny do vody v hloubce 30 m na 8 hodin

Povrchová úprava:
Nitin-6 ™ (NiSn)
